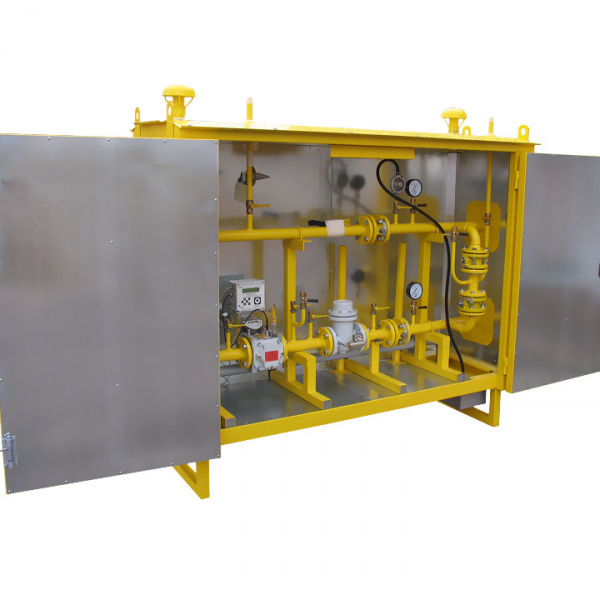

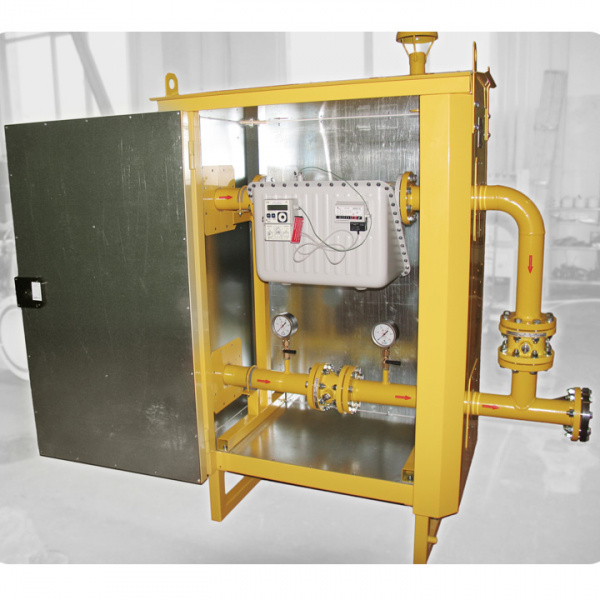

Пункт учета газа серии ПУГ-Ш-25-Р(40,65,100)-исп.1

Пункт учета газа серии ПУГ-Ш-25-Р(40,65,100)-исп.1ведут коммерческий подсчет объемов газовых масс, используются в качестве самостоятельных шкафных пунктов, установок учета. Оборудование требуется при выполнении коммерческих операций, проведении расчетов с потребителями.

Особенности

Комплектность модели:

• манометр;

• арматура;

• газовый фильтр (есть индикатор);

• измерительный комплекс;

• счетчик;

• обогреватель;

• байпас.

Номинальный срок службы 15 лет, коэффициент готовности к работе высокий – 0.995. Нормально выдерживает любые температурные условия среды. Компания «Газконсалт» предлагает пункты учета газа в разном исполнении, с теми или иными техническими характеристиками, оптом и в розницу. Купить их в Самаре и регионах можно с быстрой доставкой любым удобным способом.

Виды исполнения и примеры обозначения

По степени защиты от внешних условий пункты могут быть выполнены в одном из четырёх исполнений:

1. исполнение Р - монтаж оборудования производится на металлической раме;
2. исполнение Ш - монтаж оборудования производится в защитном металлическом утеплённом, не отапливаемом шкафу;
3. исполнение ШУЭО - монтаж оборудования производится в защитном металлическом утеплённом шкафу с электрообогревом.
4. исполнение ШУГО - монтаж оборудования производится в защитном металлическом утеплённом шкафу с газовым обогревом.

Технические характеристики

• Максимальное входное давление – 1,6 МПа (16 кГс/см²)
• Максимальный расход газа – 1600 м³ /ч, при рабочих условиях.
• Примечание: По требованию заказчика могут быть изготовлены пункты для измерения обьемного расхода газа до 2500 м³ /ч.
• Температура окружающей среды:
• Исполнение Р и Ш : от -20 до +60°С
• Исполнение ШУЭО и ШУГО : от -40 до +60°С

По заказу пункты могут быть оснащены приборами для измерения перепада давления на фильтре и счетчике газа с возможностью передачи данных.

Отличительные особенности

Пункт учёта газа серии ПУГ включает в себя следующее оборудование:

• фильтр газа ФГ16 (ООО "ЭЛЬСТЕР Газэлектроника") оснащенный индикатором перепада давления серии ДПД16;
• манометр для визуального контроля  рабочего давления измеряемого газа;
• измерительный комплекс СГ-ЭК либо СГ-ТК на базе ротационного счётчика газа RVG, турбинного счетчика газа TRZ либо диафрагменного счетчика ВК  (ООО "ЭЛЬСТЕР Газэлектроника) для измерения объёма прошедшего через пункт газа в единицах объёма приведённых к стандартным условиям;
• запорную арматуру;
• устройство обводного газопровода (байпас) с установленным на нём одним отключающим устройством;
• электрообогреватель с терморегулятором для исполнения ШУЭО либо газовый обогреватель для исполнения ШУГО.
